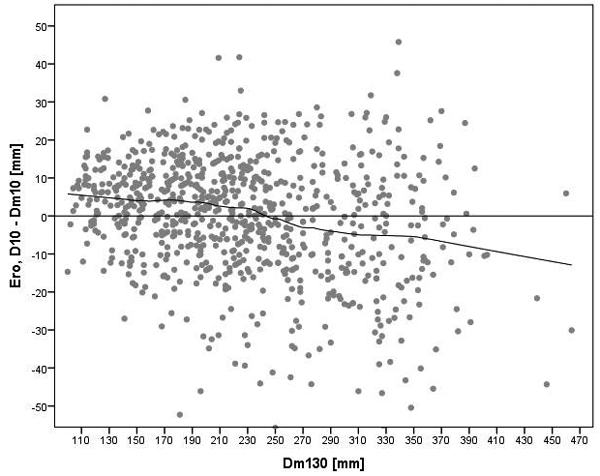

Kuva 15. Koepuille kymmenen senttimetrin etäisyy..

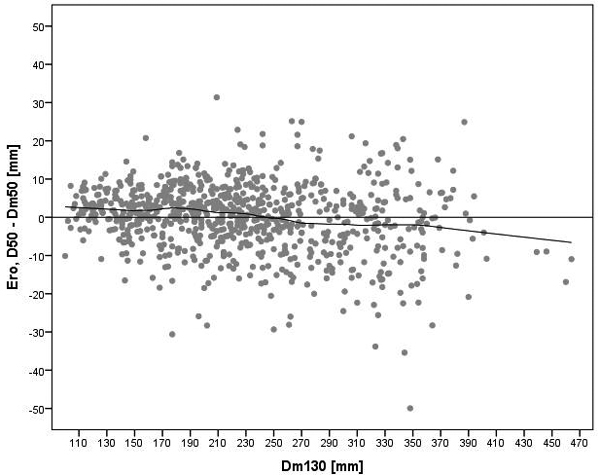

Kuva 16. Koepuille 50 senttimetrin etäisyydelle ..
3.5 Tyvifunktion korjaus ja parametrien arvojen määritys

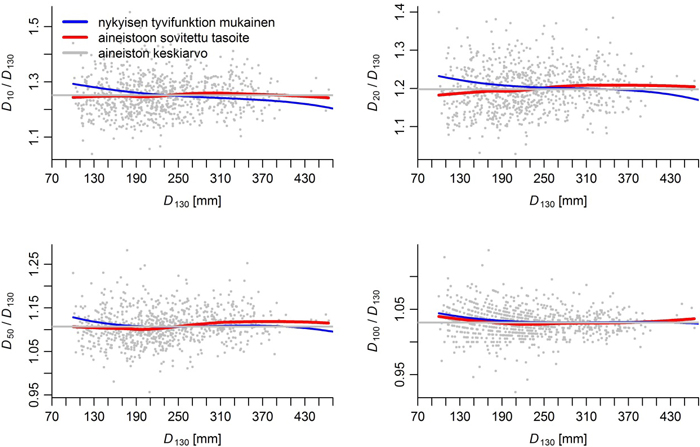

Kuva 17. Eri mittauskohtien (L = 10, 20, 50 ja 1..

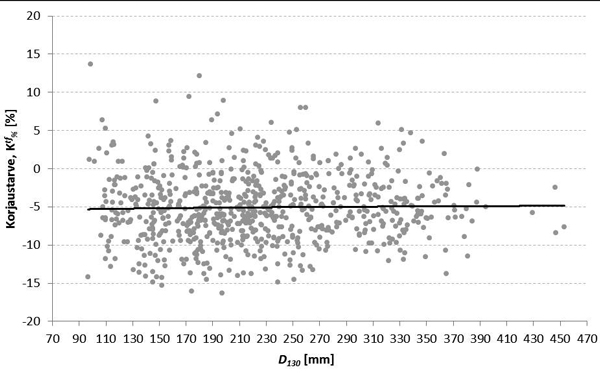

Kuva 18. Oikaisukorjatun tyvifunktion määräämän ..

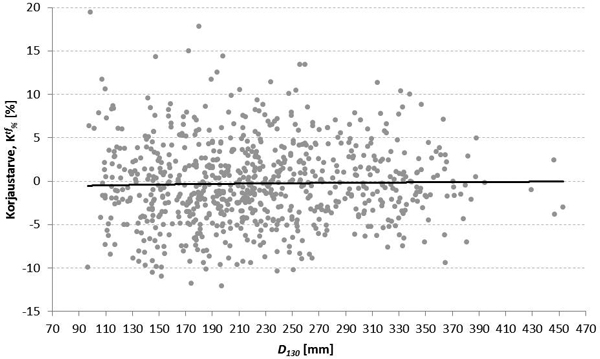

Kuva 19. Oikaisu- ja tasokorjatun tyvifunktion m..
4 Tulosten tarkastelu
Kirjallisuusluettelo

Jari Lindblad (email), Harri Kilpeläinen, Juha Heikkinen

Hakkuukonemittauksen tyvifunktio männyn tyviosan tilavuuden määrityksessä

Lindblad J., Kilpeläinen H., Heikkinen J. (2018). Hakkuukonemittauksen tyvifunktio männyn tyviosan tilavuuden määrityksessä. Metsätieteen aikakauskirja vuosikerta 2018 artikkeli id 7805. https://doi.org/10.14214/ma.7805

Tiivistelmä

Hakkuukonemittauksessa tyvipölkkyjen tyviosan läpimitat määritetään laskennallisesti puulaji­kohtaisilla tyvifunktioilla. Tyviosalla tarkoitetaan 1,3 metrin pituista rungonosaa kaatosahauksesta lähtien. Tämän tutkimuksen tavoitteena oli tarkastaa ja tarvittaessa korjata hakkuukonemittauksessa käytettävä männyn tyvifunktio. Tutkimukseen valittiin 33 eri puolella Suomea sijaitsevaa mäntymetsikköä, joista valittiin 825 koepuuta. Koepuiden mittauksia tehtiin metsässä, ja hakkuiden jälkeen koepuiden tyvipölkyille tehtiin mittauksia kuudella eri tehtaalla. Koetyvipölkkyjen tyviosien vertailutilavuudet määritettiin upotusmittauksella. Tyvifunktioissa tyviosan suhteellinen muoto muuttuu tyvipölkyn järeyden, siis 130 senttimetrin etäisyydeltä kaatosahauksesta mitatun läpimitan, mukaan. Tässä tutkimuksessa tyvifunktio tuotti pienillä puilla suurempia, ja suurilla puilla pienempiä läpimittoja koepuiden tyviosista saksimittauksella mitattuihin läpimittoihin verrattuna. Koetyvipölkkyaineistossa tyviosan suhteellinen muoto ei muuttunut pölkkyjen järeyden mukaan, vaan oli likimäärin vakio. Tyvifunktion korjaus muodostui kahdesta vaiheesta, niin sanotuista oikaisukorjauksesta ja tasokorjauksesta. Tyvifunktion oikaisukorjaus tehtiin koepuiden tyviosista saksimittauksella mitattujen läpimitta-aineistojen perusteella. Näin korjatun tyvifunktion perusteella määritetyt koetyvipölkkyjen tyviosan tilavuudet olivat noin viisi prosenttia tyviosien upotustilavuuksia suurempia kaikilla järeyksillä. Edelleen tyvifunktiolle tehtiin tasokorjaus siten, että tyvifunktion perusteella määritetyt tyviosan tilavuudet vastasivat upotustilavuutta. Tyvifunktion korjauksen vaikutus sillä määritettyyn tyviosan tilavuuteen oli pienillä noin 50 litran rungoilla (rinnankorkeusläpimitta noin 10 senttimetriä) noin –8,5 prosenttia ja suurilla noin 1750 litran rungoilla (rinnankorkeusläpimitta noin 45 senttimetriä) noin –2,9 prosenttia. Kun tyvifunktion korjaus suhteutetaan koko rungon tilavuuksiin, olivat vastaavat osuudet noin –2,3 ja –0,4 prosenttia. Kun korjaus suhteutetaan Suomen kokonaishakkuukertymäarvioissa esitettyihin järeysluokkien osuuksiin, on kokonaisvaikutus suuntaa-antavasti noin yhden prosentin vähennys männyn kokonaistilavuudessa.

Asiasanat
mittauslaki; hakkuukonemittaus; puutavaranmittaus; mittaus; runkokäyrä; tyvifunktio

Tekijät
  • Lindblad, Luonnonvarakeskus (Luke), Tuotantojärjestelmät, Joensuu ORCID ID:Sähköposti jari.lindblad@luke.fi (email)
  • Kilpeläinen, Luonnonvarakeskus (Luke), Tuotantojärjestelmät, Joensuu ORCID ID:Sähköposti harri.kilpelainen@luke.fi
  • Heikkinen, Luonnonvarakeskus (Luke), Soveltava tilastotiede, Helsinki ORCID ID:Sähköposti juha.heikkinen@luke.fi

Vastaanotettu 12.9.2017 Hyväksytty 5.10.2018 Julkaistu 11.10.2018

Saatavilla https://doi.org/10.14214/ma.7805 | Lataa PDF

full-model-article7805

1 Johdanto

1.1 Tausta

Hakkuukonemittaus on puutavaranmittauksen valtamenetelmä. Hakkuukonemittauksen osuus kotimaisten markkinahakkuiden luovutusmittauksessa oli noin 77 prosenttia vuonna 2017. Pystykaupoissa hakkuukonemittauksen osuus oli selvästi yli 80 prosenttia (Melkas 2018). Koneellisen puunkorjuun urakoinnin maksuperusteena käytetään lähes pelkästään hakkuukonemittausta (asiantuntija Ville Manner, Koneyrittäjät, suullinen tiedonanto 2015).

Hakkuukonemittauksessa rungon läpimittoja ja pituutta mitataan jatkuvasti rungon karsinnan aikana. Tyypillisesti läpimittoja rekisteröidään rungon pituussuunnassa yhden senttimetrin välein. Teknisesti läpimittojen mittaus toteutetaan rungon pinnan mekaanisella tunnustelulla joko hakkuupään karsintaterillä tai syöttörullilla. Läpimitan mittauksessa siis rekisteröidään karsintaterien tai syöttörullien avaumaa.

Hakkuupään mittausperiaatteen vuoksi läpimittoja ei pystytä mittaamaan rungon tyviosassa kaatosahauksesta lähtien. Tyviosan läpimittojen laskennassa käytetään puulajikohtaista tyvifunktiota, jonka syöttöarvona käytetään aina rungon 130 senttimetrin etäisyydeltä kaatosahauksesta mitattua läpimittaa. Siten hakkuukoneella mitatuista (130 senttimetrin mittauskohdan jälkeen) ja tyvifunktiolla lasketuista (130 senttimetrin etäisyydelle kaatosahauksesta) läpimitoista muodostetaan yhtenäinen runkokäyrä koko rungon käyttöosalle. Muodostetun runkokäyrän perusteella käyttöosan ja sen osien tilavuudet lasketaan pätkittäin katkaistun kartion tai sylinterin tilavuuksina. Tyviosalla siis tarkoitetaan tässä 130 senttimetrin pituista rungonosaa kaatosahauksesta lähtien.

Aiemmin käytäntönä oli se, että tyviosan läpimitat määritettiin hakkuukonevalmistajien omilla laskentamenetelmillä. Vuonna 2006 tyviosan läpimittojen laskennassa siirryttiin käyttämään yhtäläisiä puulajikohtaisia tyvifunktioita. Silloisen mittauslainsäädännön perusteella tyvifunktiot annettiin MMM:n asetuksella. Asetuksen ja tyvifunktioiden taustalla olivat Metsäntutkimuslaitoksen (nyk. osa Luonnonvarakeskusta) ja Metsäteho Oy:n tekemät laskelmat ja tyvifunktion muodostaminen.

Käytännön puutavaranmittauksessa oli tyvifunktioiden käyttöönoton jälkeen havaittu, että männyn tyvipölkyillä metsässä hakkuukoneella mitatut tilavuudet olisivat jatkuvasti ja selvästi suurempia kuin tehtaalla mitatut tilavuudet. Eroja pidettiin tasoltaan sellaisina, että ne eivät selittyisi normaaleilla puunkorjuun ja -kuljetusten hävikeillä. Yhtenä mahdollisena syynä erolle pidettiin käytössä olevaa tyvifunktiota.

Metsäntutkimuslaitoksen lausunnossa (Metsäntutkimuslaitos 2012) tarkasteltiin laajoja puutavaran vastaanoton yhteydessä tukkimittarilla mitattuja tyvitukkiaineistoja. Tämän lisäksi kerättiin erillinen tutkimusaineisto, jossa koetyvitukit valittiin koeleimikoilta ja kantojen korkeudet todennettiin. Lausuntoa varten analysoitujen aineistojen perusteella ei voitu arvioida, että tyvifunktioiden perusteella laskettujen tyvitukkien tyviosien tilavuudet olisivat virheellisiä. Lausunnossa ei kuitenkaan pystytty kattavasti määrittämään syytä laajassa tukkiaineistossa havaitulle tukkimittarimittauksen ja tyvifunktioiden käyttöön perustuvan mittauksen tilavuuserolle.

Metsäntutkimuslaitos toteutti syksyllä 2013 kenttäkokeen ja esitutkimuksen (Lindblad ym. 2013), jossa tavoitteena oli suunnitella ja toteuttaa koetyvipölkkyjen tyviosien mittausmenetelmä (vertailumenetelmä), joka vastaa todellisen kuorellisen tilavuuden määritelmää ja joka tuottaa tyviosan tilavuudelle oikeana pidettävän vertailuarvon. Vertailumenetelmänä käytettiin upotusmittausta. Pienessä 113 mäntytyvipölkyn esitutkimusaineistossa tyviosan tyvifunktion perusteella määritetty tilavuus oli keskimäärin noin kahdeksan prosenttia suurempi kuin upotustilavuus. Tulos antoi viitteen siitä, että tyvifunktioissa olisi korjaustarvetta. Rungon tyven muodon ja sen vaihtelun vaikutus hakkuukonemittauksen tuloksiin on todettu myös varhaisemmissa tutkimuksissa (esim. Ala-Ilomäki 1993; Ahonen ja Marjomaa 1994; Gjerdrum ja Nitteberg 2001; Möller ja Arlinger 2007).

1.2 Tyvifunktion ominaisuudet

Tyvifunktioita laadittaessa Metsäntutkimuslaitos määritti (vuosi 2003) puulajikohtaiset runkokäyrät, joissa perustana käytettiin Valtakunnan metsien inventoinnin (VMI) koepuiden mittaustietoja ja Laasasenahon (1982) runkokäyrämalleja. Runkokäyristä tuotettiin kuusi vaihtoehtoista tyviprofiilitaulukkoa, jotka erosivat toisistaan oletetun kannonkorkeuden suhteen. Tyvekkäimmässä vaihtoehdossa kaatosahaus oletettiin tehtävän viisi senttimetriä juurenniskan alapuolelta ja sylinterimäisimmässä vaihtoehdossa kahdeksan senttimetriä juurenniskan yläpuolelta. Metsäteho Oy vertasi tyviprofiilitaulukoita erilliseen kenttäkoeaineistoon. Tyviprofiilitaulukoiden vaihtoehdoista sylinterimäisin vastasi parhaiten kenttäkoeaineiston koetyvipölkkyjen muotoa. Tämän tyviprofiilitaulukon perusteella Metsäteho Oy:ssa laadittiin tyvifunktio.

Laasasenahon (1982) vakioparametrisessa runkokäyrämallissa yhtenä perusominaisuutena on se, että puun suhteellinen muoto oletetaan riippumattomaksi järeydestä. Tämä tarkoittaa muun muassa sitä, että erikokoisten puiden samoilta suhteellisilta korkeuksilta määritettyjen läpimittojen suhde on vakio. Edelleen tästä voidaan johtaa, että erikokoisen puiden samoilta absoluuttisilta korkeuksilta määritettyjen läpimittojen suhde ei ole vakio.

Tyvifunktioissa tyviosan suhteellinen muoto muuttuu tyvipölkyn 130 senttimetrin etäisyydeltä kaatosahauksesta mitatun läpimitan (D130) mukaan. Tyvifunktion esittämistavan kannalta tämä tarkoittaa sitä, että varsinaisen tyvifunktion (kaava 1) parametreja määritetään puulajikohtaisilla malleilla (kaavat 2–4), joissa selittäjänä on tyvipölkyn D130 -läpimitta.

Hakkuukonemittauksessa tyvipölkyn tyviosan läpimittojen määrityksessä käytettävä tyvifunktio on muotoa (Metsäntutkimuslaitos 2013):

jossa:

DL = läpimitta etäisyydellä L kaatoleikkauksesta, cm,

a0 .. a2 = puulajikohtaiset parametrit, joiden arvot saadaan kaavoilla 2–4,

L = etäisyys kaatoleikkauksesta, m,

D130 = läpimitta 1,3 metrin etäisyydellä kaatoleikkauksesta, cm.

Tyvifunktion parametrien (a0.. a2) arvot määritetään puulajikohtaisilla kaavoilla. Parametreja tuottavat kaavat ovat muotoa:

joissa:

D130 = läpimitta 1,3 metrin etäisyydellä kaatoleikkauksesta, cm,

a00 .. a22 = puulajikohtaiset parametrit.

1.3 Tavoite

Tämän tutkimuksen tavoitteena oli tarkastaa, määrittää korjaustarve ja tarvittaessa korjata hakkuukonemittauksessa käytettävä männyn tyvifunktio.

Tavoitteen edellyttämät tärkeimmät tehtävät olivat:

a) hankkia maantieteellisesti kattava, hakattavia metsiköitä edustava ja läpimittajakaumaltaan riittävän laaja männyn koepuu- ja koetyvipölkkyaineisto,

b) toteuttaa koetyvipölkkyjen mittaukset tehtaiden mittauspaikoilla,

c) määrittää tyvifunktion ja vertailuarvon ero maantieteellisen alueen, metsikkötyyppien ja järeyden suhteen ja

d) korjata (tarvittaessa) männyn tyvifunktio tarkoituksenmukaisella tavalla siten, että se tuottaa todenmukaisia tyviosan tilavuuksia.

2 Aineistot ja menetelmät

2.1 Koemetsiköt

Koemetsiköt valittiin korjuuseen tulevista leimikoista kuuden tehtaan puunhankinta-alueilta eri puolilta Suomea (kuva 1). Kukin koemetsikkö vastasi leimikon yksittäistä metsikkökuviota. Koemetsiköiden valinta tehtiin osittain harkinnanvaraisesti siten, että ne vastasivat metsikön rakenteen ja puuston laadun suhteen normaalia puunhankintaa. Puuston tiheydeltään poikkeuksellisen harvoja tai tiheitä, puustoltaan tyvimutkaisia tai oksikkaita tai maapohjaltaan kivisiä metsiköitä ei otettu koemetsiköiksi.

1

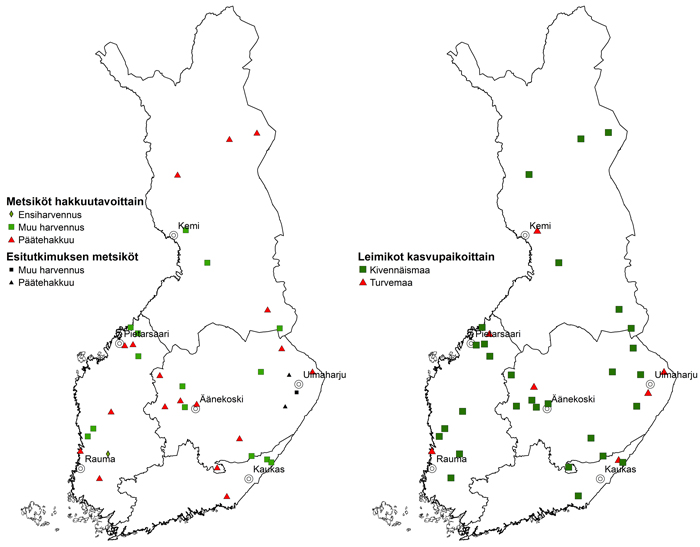

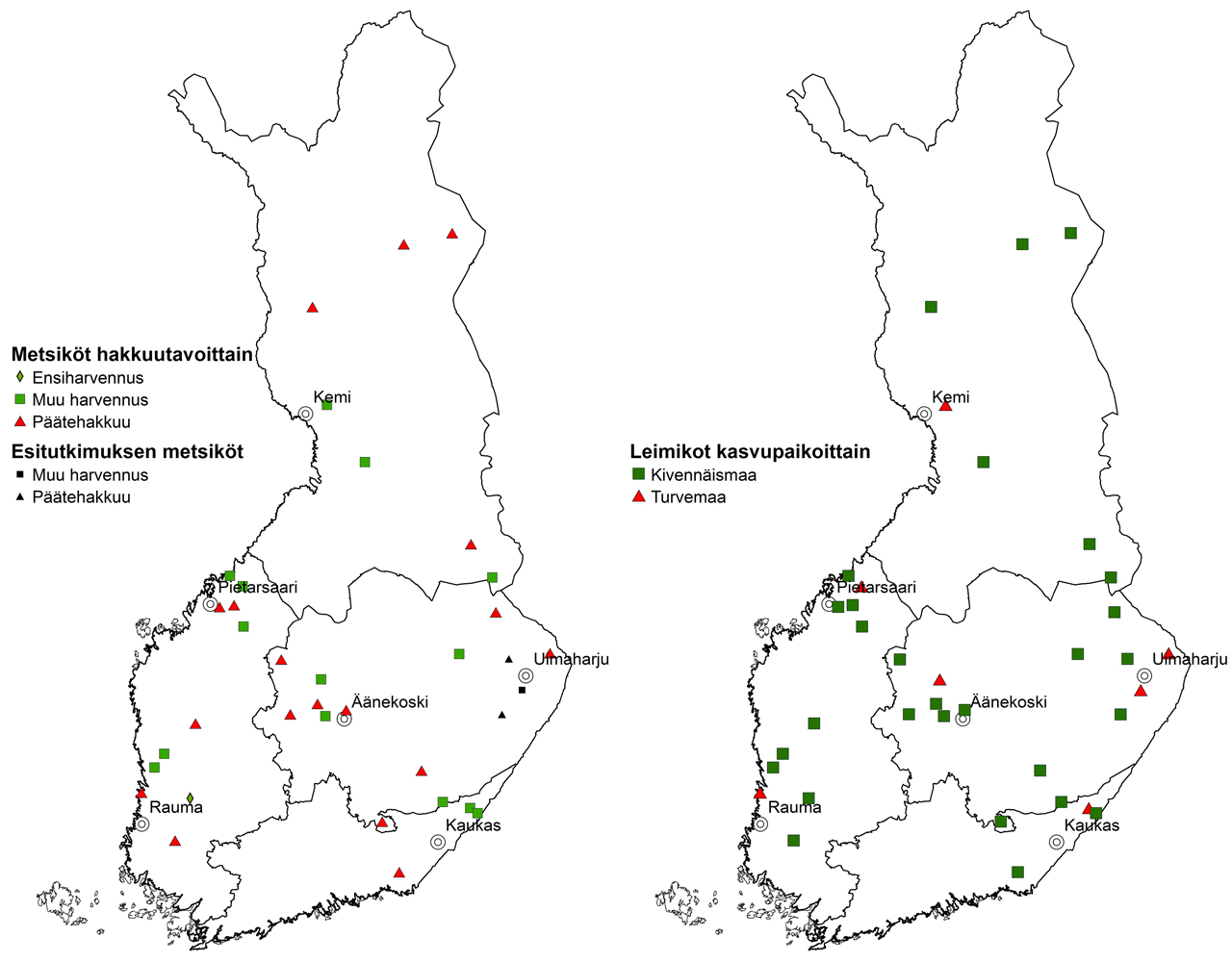

Kuva 1. Koemetsiköiden sijainnit hakkuutavoittain (vasemmalla) ja maaperän mukaan (oikealla). Vasemman puoleiseen karttakuvaan on merkitty kolme esitutkimusmetsikköä Pohjois-Karjalassa. Katso isompi kuva uudessa ikkunassa.

Koemetsiköiden kokonaismäärä oli 33, joista uudistushakkuumetsiköitä oli 18 ja harvennushakkuumetsiköitä 15. 27 koemetsikköä sijaitsi kivennäismaiden tuoreilla ja kuivahkoilla kankailla ja kuusi metsikköä turvemailla, joissa turpeen paksuus ylitti 30 senttimetriä (taulukko 1, kuva 1).

Taulukko 1. Koemetsiköiden määrät hakkuutavan, maaperän ja tehtaan mukaan.
Uimaharju Kemi Äänekoski Rauma Kaukas Pietarsaari Yhteensä
Hakkuutapa
  uudistushakkuut 3 3 4 3 3 2 18
  harvennushakkuut 2 2 2 3 3 3 15
Maaperä
  kivennäismaat 4 4 5 5 5 4 27
  turvemaat 1 1 1 1 1 1 6
Koko aineisto 5 5 6 6 6 5 33

Kenttätöiden yhteydessä koemetsiköistä määritettiin metsikön ikä, pohjapinta-ala ja kasvupaikkatyyppi. Metsikön ikä määritettiin tarvittaessa kasvukairalla 1–2 koepuusta otetuista näytteistä. Pohjapinta-alan mittaus tehtiin kaikilla koealoilla koepuiden valinnan yhteydessä.

2.2 Koepuiden valinta

Koemetsiköihin asetettiin mahdollisimman pitkä linja, jolle sijoitettiin tasaisin välein viisi relaskooppikoealaa. Koealaväli oli kuitenkin aina vähintään 30 metriä ja koealan etäisyys kuvion reunasta vähintään 20 metriä. Jos kuvion koko ja linjan pituus ei mahdollistanut näitä etäisyyksiä, valittiin toinen linja, jolle osa koealoista sijoitettiin.

Jokaiselta koealalta valittiin viisi koepuuta, jolloin koepuiden kokonaismäärä yhdessä koemetsikössä oli 25. Koepuiksi valittiin rinnankorkeusläpimitaltaan (d1,3 syntypisteestä lähtien) yli kymmenen senttimetrin mäntyrunkoja. Koepuut kiintiöitiin viiteen rinnankorkeusläpimittaluokkaan. Läpimittaluokkien (d1,3) rajat uudistushakkuilla olivat alle 20, 20–25, 25–30, 30–35 ja yli 35 senttimetriä ja harvennushakkuilla 10–13, 13–16, 16–19, 19–22 ja yli 22 senttimetriä.

Koepuiden valinta tehtiin relaskooppiotannalla linjan kulkusuunnasta alkaen. Koepuuksi valittiin kustakin läpimittaluokasta (d1,3) ensimmäinen relaskooppiotokseen (relaskooppikerroin 2) sisältyvä puu. Koepuuksi ei kuitenkaan valittu relaskooppiotannalla valituksi tullutta puuta, jossa oli voimakas tyvimutka, selvä piparkakkutyvi tai vastaava vika, joka vaikeuttaisi luotettavaa mittausten tekemistä ja voisi edellyttää tyvileikkojen tekemistä hakkuussa. Tällöin valittiin relaskooppiotoksen seuraava puu. Jos johonkin läpimittaluokkaan ei saatu koepuuta, tehtiin uusi otanta relaskooppikertoimella 1. Jos edelleenkään ei saatu koepuuta, valittiin koepuu toisesta läpimittaluokasta ja täydennettiin vajaa läpimittaluokka seuraavilla koealoilla. Jos täydennys ei esimerkiksi metsikön rakenteen vuoksi onnistunut, valittiin mahdollisimman tasaisesti muiden läpimittaluokkien koepuita siten, että kokonaismäärä 25 täyttyi.

2.3 Koepuiden mittaukset

Koepuihin maalattiin maalipanta ympäri rungon 130 senttimetrin korkeudelle syntypisteestä (d1,3). Maalipannan perusteella määritettiin myöhemmin tehtaalla tehtävissä mittauksissa koepuiden hakkuussa toteutunut kannonkorkeus (hkt).

Koepuista mitattiin syntypisteestä lähtien rinnankorkeusläpimitta (d1,3), yläläpimitta (d6) ja pituus (h). Rinnankorkeusläpimitat mitattiin koealan säteen suunnassa mittasaksilla. Yläläpimittojen mittauksessa käytettiin pääsääntöisesti mittasaksia (erottelukyky yksi millimetri) ja osassa koemetsiköistä mittakaulainta (erottelukyky yksi senttimetri). Koepuiden pituudet mitattiin optisilla Vertex-mittauslaitteilla, joiden erottelukyky on yksi desimetri.

Koepuista mitattiin yhdestä suunnasta läpimitat 10, 20, 50, 100 ja 130 cm korkeuksilta (jatkossa Dm10, Dm20, Dm50, Dm100 ja Dm130) arvioidusta kannonkorkeudesta (kuva 2). Arvioitu kannonkorkeus (hka) oli se tasa, josta mittaaja arvioi koepuun kaatosahauksen tehtävän hakkuussa. Läpimittojen mittaussuunta oli samansuuntainen koealan säteen kanssa, jolloin eri koepuiden läpimitat mitattiin eri ilmansuunnissa. Läpimittojen mittaussuunta merkittiin maalaamalla runkoon mittaussuuntaa osoittava pystysuora viiva sille puolelle koepuun tyveä, johon mittasaksien varsi osui mitattaessa. Mittauskorkeudet merkittiin maalaamalla vaakasuorat viivat mittaussuuntaa osoittavan pystyviivan päälle. Näiden merkintöjen perusteella mittaukset voitiin uusia samoista mittauskohdista ja -suunnista tehtailla tehtävissä mittauksissa.

2

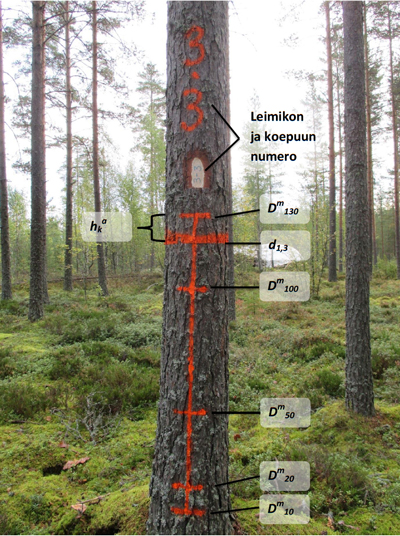

Kuva 2. Koepuiden mittauskohdat ja merkinnät. Koepuista mitattiin syntypisteestä lähtien rinnankorkeusläpimitta (d1,3), yläläpimitta (d6) ja pituus (h). Rinnankorkeusläpimitan (d1,3), kohdalle maalatun maalipannan perusteella määritettiin tehtaalla koepuiden hakkuussa toteutunut kannonkorkeus (hkt). Koepuista mitattiin yhdestä suunnasta läpimitat 10, 20, 50, 100 ja 130 cm korkeuksilta (Dm10, Dm20, Dm50, Dm100 ja Dm130) arvioidusta kannonkorkeudesta (hka). Arvioitu kannonkorkeus mitattiin tehtaalla, mutta koepuissa sen arvo vastasi läpimittojen d1,3 ja Dm130 mittauskohtien eroa.

Koepuiden valinta (kohta 2.2) ja mittaukset tehtiin pääosin syys–lokakuussa 2014 ja pieneltä osin marras–joulukuussa 2014. Kaikkiaan mitattuja koepuita oli 825 kappaletta.

2.4 Koepuiden järeys ja tilavuudet

Rinnankorkeusläpimitaltaan (d1,3) pienin koepuu oli 101, ja suurin 481 millimetriä (kuva 3). Koepuiden rinnankorkeusläpimitan jakauma ei vastannut koemetsiköiden järeysjakaumaa (runkolukusarja), sillä koepuiden valinnassa jakaumaa pyrittiin suuntaamaan ja levittämään läpimittoja kiintiöimällä (kohta 2.2). Metsiköiden puuston järeysjakauma kuitenkin näkyi koepuiden järeysjakaumassa siten, että pieniä (d1,3 < 125 mm) ja suuria (d1,3 > 350 mm) koepuita oli kohtalaisen vähän. Toisaalta rinnankorkeusläpimitaltaan 175–250 millimetrin koepuita oli paljon, mikä johtui osaltaan siitä, että harvennus- ja uudistushakkuumetsiköiden runkolukusarjat olivat tällä läpimitta-alueella selvästi päällekkäisiä; tätä pienemmät koepuut olivat pääsääntöisesti harvennusmetsiköistä ja suuremmat uudistushakkuumetsiköistä.

3

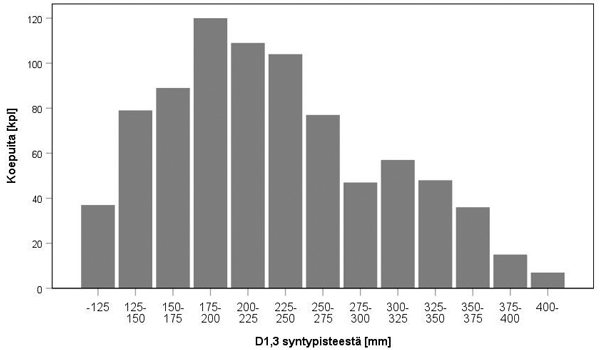

Kuva 3. Koepuiden kappalemäärät rinnankorkeusläpimittaluokittain (d1,3 syntypisteestä).

Koko rungon tilavuudet (kuva 4) laskettiin määrittämällä koepuille runkokäyrät Laasasenahon (1982) männyn kolmen muuttujan (d1,3, d6 ja h) polynomimallilla. Koepuiden tilavuuden laskennassa käytettiin metsässä arvioitua, oletettua kannonkorkeutta (hka).

4

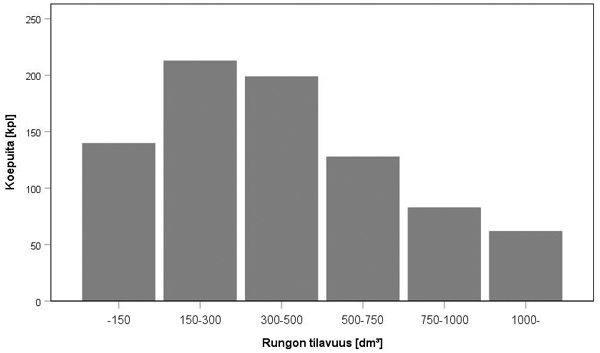

Kuva 4. Koepuiden kappalemäärät rungon tilavuusluokittain. Rungon tilavuudet on laskettu runkokäyrämallien (Laasasenaho 1982) perusteella.

2.5 Koetyvipölkkyjen korjuu, kuljetus ja varastointi

Koemetsiköissä tehtiin harvesterihakkuu, jossa pyrittiin mahdollisimman normaaliin työtapaan. Tutkimuksen tavoitteen kannalta oli tärkeää, että koepuiden kannonkorkeus vastasi tavallista harvesterihakkuun kannonkorkeutta. Koepuissa ei tehty tyveyksiä, jotta koetyvipölkkyjen tyviosat olisivat kokonaisia rungon kaatosahauksesta lähtien.

Koepuiden hakkuussa käytettiin tavallisia, kyseisen leimikon hakkuussa käytettäviä puutavaralajeja ja niiden mittoja. Koepölkyiksi korjattiin ainoastaan koepuiden tyvipölkyt. Koetyvipölkyt pidettiin erillään metsäkuljetuksessa, tienvarastoinnissa ja kaukokuljetuksessa, ja varastoitiin tehtaiden puukentille koemetsikkökohtaisiin pinoihin. Pinot ja erityisesti koetyvipölkkyjen tyviosat peitettiin puukentällä varastoinnin ajaksi, jos oli olemassa lumisateen tai koetyvipölkkyjen jäätymisen mahdollisuus.

Koemetsiköiden hakkuut tehtiin pääosin loka–marraskuussa 2014 ja osin joulukuussa 2014. Joitakin koemetsiköitä hakattiin tammi–helmikuussa 2015. Tehtaiden mittauspaikoille toimitettiin 793 koetyvipölkkyä.

2.6 Koetyvipölkkyjen mittaukset tehtaalla

Koetyvipölkkyjen mittaukset tehtiin kuuden eri tehtaan mittauspaikoilla (taulukko 1). Koetyvipölkkyjen läpimitat mitattiin manuaalisesti käyttäen elektronisia mittasaksia (Masser Excaliper). Kunkin koetyvipölkyn mittaus toteutettiin siten, että 1) tyviosasta mitattiin läpimitat ristimittauksena 10, 20, 50 ja 100 senttimetrin etäisyyksiltä kaatosahauksesta (jatkossa De10, De20, De50 ja De100), 2) 130 senttimetrin etäisyydeltä kaatosahauksesta mitattiin läpimitta kuudesta mittaussuunnasta (jatkossa De130) ja 3) tyviosan jälkeen mitattiin läpimitat ristimittauksena yhden metrin välein koepölkyn latvaan saakka (kuva 5). Läpimittamittaukset tehtiin todellisesta kaatosahauksesta lähtien ja niissä pyrittiin ehjäkuoriseen kuorelliseen läpimittaan.

5

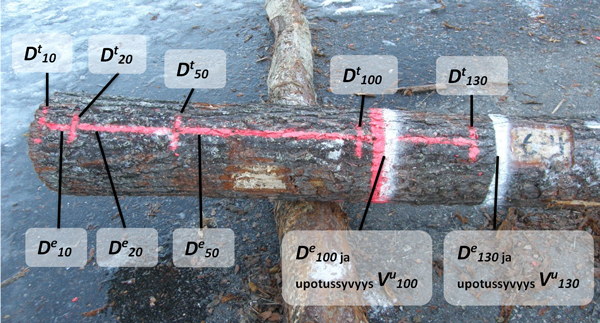

Kuva 5. Koetyvipölkkyjen mittaukset tehtaalla. Läpimitat De10, De20, De50 ja De100 mitattiin ristimittauksena 10, 20, 50 ja 100 senttimetrin etäisyyksiltä pölkyn kaatosahauksesta ja läpimitta De130 kuudesta mittaussuunnasta 130 senttimetrin etäisyydeltä kaatosahauksesta. Läpimitat Dt10, Dt20, Dt50, Dt100 ja Dt130 mitattiin samoista mittauskohdista ja -suunnista kuin metsässä koepuiden tyviosista mitatut läpimitat (Dm10,… Dm130 , kuva 2). Upotusmittauksen upotussyvyydet Vu100 ja Vu130 merkittiin maalilla.

Koepuiden tyviosien metsässä tehty (Dm10, Dm20, Dm50, Dm100 ja Dm130) läpimittojen mittaus (kohta 2.3) uusittiin tehtaalla koetyvipölkyille samoista mittauskohdista ja -suunnista (jatkossa Dt10, Dt20, Dt50, Dt100 ja Dt130) (kuva 5). Näiden mittausten perusteella pystyttiin määrittämään koetyvipölkkyjen läpimitan muutos metsän ja tehtaan välillä. Jos koepuun todellinen kannonkorkeus (hkt) oli selvästi korkeampi kuin arvioitu (hka), ei tyviosan alimpien läpimittojen (Dt10, Dt20) mittausta luonnollisesti voitu tehdä. Läpimittojen (Dt10,… Dt130) mittaus tehtiin mittaushetken todellisen läpimitan mittauksena, siis mittauksessa ei tehty kuorikorjauksia toisin kuin läpimittojen De10,… De130 mittauksissa.

Koetyvipölkyistä mitattiin metsässä rinnankorkeusläpimitan (d1,3) kohdalle merkityn maalipannan ja kaatosahauksen välinen etäisyys. Tämän perusteella laskettiin koepuiden todellinen kannonkorkeus (hkt). Lisäksi koetyvipölkyistä mitattiin metsässä mitatun Dm50 -läpimitan mittauskohdan etäisyys kaatosahaukseen, minkä perusteella määritettiin metsässä arvioidun (hka) ja hakkuussa toteutuneen (hkt) kannonkorkeuden ero, ja asemoitiin keskenään eri saksimittausten mittauskohdat.

Tilavuudet koepölkkyjen 100 ja 130 senttimetrin pituisille tyviosille määritettiin upotusmittauksella (jatkossa Vu100 ja Vu130). Upotusmittaukset tehtiin tehtaiden kuitupuuotantanippujen mittauksessa käytettävissä upotusaltaissa.

Ennen upotusmittauksia koetyvipölkkyihin merkittiin upotussyvyydet merkintämaalilla 100 ja 130 senttimetrin etäisyyksille hakkuussa toteutuneesta kaatosahauksesta (kuva 5). Upotusmittaus toteutettiin pölkyittäin siten, että materiaalinkäsittelykoneen tai puutavara-auton kuormaimen kouraan kiinnitettiin nostovyöllä koukkuvaaka. Mitattavan koetyvipölkyn latvapäähän kiinnitettiin ketjut, jotka edelleen kiinnitettiin vaakaan. Koetyvipölkky upotettiin pystysuorassa siten, että ensimmäinen punnitus tehtiin tyviosa upotettuna 130 senttimetrin syvyyteen, toinen 100 senttimetrin syvyyteen ja kolmas punnitus tehtiin ilmassa. Mahdollinen kaarnan sisälle imeytynyt vesi sisältyi siten punnitustulokseen ilmassa. Tyviosien tilavuudet (Vu100 ja Vu130) laskettiin soveltamalla Arkhimedeen lakia.

Punnituksessa käytettiin koko kenttäkoeaineiston keruun aikana kolmea erityyppistä vaakaa ja viittä eri vaakalaitetta. Esitutkimuksesta (Lindblad ym. 2013) poiketen tässä tutkimuksessa käytettiin suurten pölkkyjen mittauksessa askelarvoltaan 0,2 kg:n vaakojen lisäksi myös 0,5 kg:n vaakaa. Vastaavasti pienillä ja osin myös keskisuurilla pölkyillä käytettiin askelarvoltaan 0,1 kg:n vaakaa. Tyypiltään vaa’at olivat OCS 1000 kg/0,2kg (2 kpl), OCS-SF 300 kg/0,1 kg (2 kpl) ja Scaleshouse ECSS 2000kg/0,5 kg (1 kpl). Kaikki vaa’at otettiin tutkimuksen käyttöön uusina tai huollettuina ja tarkastettuina. Mittausten aikana vaakojen punnitustarkkuutta seurattiin tunnettujen testipunnusten punnituksilla. Koska testipunnukset eivät olleet kalibroituja, niitä ei käytetty vaakojen kalibrointiin, vaan ainoastaan vaakojen mittaustarkkuuden seuraamiseen ja mahdollisen mittauksen ryöminnän tai muun virheen havaitsemiseen.

2.7 Tyvifunktion korjaustarpeen määritys

Tyvifunktion korjaustarpeen määrittäminen perustui oleellisesti tyvifunktioon perustuvan tyviosan tilavuuden ja vertailuarvon eron tarkasteluun. Tilavuuden vertailuarvona käytettiin tehtaalla koetyvipölkkyjen tyviosille mitattua upotustilavuutta (kohta 2.6). Määrityksessä tuli ottaa huomioon se, että tyvifunktion käyttöön perustuvan mittauksen tulisi tuottaa todenmukainen tilavuus ehjäkuoriselle tyviosalle.

Koetyvipölkyille määritettiin tyvifunktiolla tyviosan läpimitat DL, kun L saa arvoja 0–130 senttimetriä (kaavat 1–4). Läpimittojen perusteella laskettiin koetyvipölkkyjen tyviosan tilavuudet viiden senttimetrin pituisissa osissa katkaistun kartion tilavuuksina. Matemaattisesti kysymyksessä on funktion pyörähdyskappaleen tilavuus määrätyn integraalin arvona, kun L on 0–130. Tyvifunktion määräämällä tilavuudella (Vtf130) tarkoitetaan jatkossa tyviosan tyvifunktiolla laskettujen tyviosan läpimittojen perusteella määritettyä tilavuutta.

Tyvifunktion syöttöarvona käytetään 130 senttimetrin etäisyydeltä kaatosahauksesta mitattua läpimittaa (D130) (kaavat 1–4), jolloin oli kiinnitettävä erityistä huomiota koetyvipölkkyjen D130 -arvojen määrittämiseen. Koetyvipölkkyjen tyvifunktion syöttöarvoina käytettävät D130 -arvot määritettiin De130 ja Dt130 -arvojen (kohta 2.6, kuva 5) perusteella alla kuvatulla tavalla. Syynä tähän oli tutkimuksen mittausten suunnittelussa ja ohjeistuksessa tehty virhe tutkimuksen keskeisen tavoitteen kannalta. Läpimittojen De130 mittauksessa (kohta 2.6) pyrittiin ehjäkuoriseen kuorelliseen läpimittaan. Tällöin läpimittaan oli tarvittaessa voitu tehdä kuorilisäys. Läpimittojen (D130) oli vastattava upotusmittauksen ajankohdan mukaista todellista läpimittaa.

Tyvifunktion syöttöarvona käytettävän D130 -läpimitan perustana pidettiin De130 -läpimittaa, joille tehtiin Dt130 -läpimittaan perustuva korjaus. Korjaus toteutettiin laatimalla malli, jolloin korjaus perustui suureen määrän mittaushavaintoja.

Kaavassa 5 on laskettu satunnaismuuttuja ∆De–t130, joka on koetyvipölkkykohtainen estimaatti mittausten Dt130 ja De130 erosta, kun mittauskohtien korkeusero on otettu huomioon. Kysymyksessä ei siten ole läpimittojen (suureiden) Dt130 ja De130 mitattujen arvojen ero, vaan arvio suureiden määritelmään liittyvästä erosta. Laskennassa (kaava 5) läpimittojen mittauskohdat on laskennallisesti siirretty samaksi kannonkorkeuksien hkt ja hka perusteella. Laskennassa pölkkyjen kapenemisena käytetty vakio (0,1 prosenttia/senttimetri) määritettiin mittausaineistosta läpimittojen De100 ja De150 perusteella.

, jossa:

De–t130 = koetyvipölkkykohtainen estimaatti mittausten Dt130 ja De130 erosta, kun mittauskohtien korkeusero on otettu huomioon.

Muuttujalle ∆De–t130 laadittiin lineaarinen regressiomalli, jonka selittäjänä oli De130 -läpimitta. Lopulliset tyvifunktion syöttöarvoina käytettävät D130 -arvot muodostettiin vähentämällä De130 -arvoista regressiomallin tuottamat arvot kaavan 6 mukaisesti. Regressiomallin käyttö ei ollut välttämätöntä, sillä ero kaavalla 5 määritettyyn korjauksen tasoon oli pieni. Regressiomallin käyttö kuitenkin pienensi De130 -arvojen satunnaisvaihtelua. Korjauksen (kaava 6) vaikutus oli läpimitalla (De130) 100 millimetriä –0,78 millimetriä ja läpimitalla 400 millimetriä –2,45 millimetriä.

, jossa:

D130 = läpimitta 130 etäisyydellä kaatoleikkauksesta, koetyvipölkkyjen tyvifunktiossa käytettävä arvo,

De130 = koetyvipölkkyjen 130 etäisyydeltä kaatoleikkauksesta mitattu läpimitta,

b1,b2 ja b0 = mallin parametreja, joiden arvot ovat b1 = 0,0006; b2 = 4,4981 ja b0 = –20.

Mittausaineistojen perusteella koetyvipölkkyjen tyviosien läpimitan muutoksen metsästä tehtaalle (läpimittojen DmL ja DtL ero) havaittiin olevan erilaista eri mittauskohdissa L. Lähellä kaatosahausta (L on 10, 20 tai 50 cm) tyviosan läpimitan suhteellinen muutos oli suurempaa kuin ylempänä tyviosassa (L on 100 tai 130 cm). Siten tyviosien muoto tehtaalla mitattaessa ei täysin vastannut tilannetta metsässä. Hakkuukonemittauksen tyvifunktion taas on oleellisesti kuvattava tyviosan muotoa ja tilavuutta mittausajankohtana, siis metsässä.

Tyvifunktion korjaustarpeen määrityksessä epätasainen kuluminen otettiin huomioon laskennallisesti seuraavalla tavalla:

DmL ja DtL -läpimittojen erotukselle mittauskohdissa L (10, 20, 50, 100 ja 130 senttimetriä) laadittiin erilliset regressiomallit, joissa läpimitan absoluuttista muutosta kyseisessä mittauskohdassa selitettiin Dm130 -läpimitalla (kaava 7, taulukko 2).

, jossa:

∆Dm–tL = läpimitan muutos metsästä tehtaalle mittauskohdassa L,

c1, c2 ja c0 ovat mallin parametreja, joiden arvot mittauskohdissa L (L = 10, 20, 50, 100 tai 130) on esitetty taulukossa 2.

Taulukko 2. Koetyvipölkkyjen läpimitan muutoksen metsästä tehtaalle (kaava 7) mallin parametrien c1, c2 ja c0 arvot mittauskohdissa L, kun L on 10, 20, 50, 100 tai 130 senttimetriä.
parametri mittauskohta L, cm
10 20 50 100 130
c1 1,60 E-05 8,41 E-06 1,69 E-06 8,10 E-07 1,00 E-06
c2 –6,90 E-02 –4,97 E-02 –2,18 E-02 –1,50 E-02 –1,67 E-02
c0 4,49 3,43 0,21 –0,35 –0,04

Mittauskohdille L, kun L on 10, 20, 50, 100 tai 130 (kaava 1), muodostettiin laskennalliset tyviosan läpimittamatriisit seuraavasti:

a) Läpimitat DsL laskettiin tyvifunktiolla (kaavat 1–4), kun läpimitalle D130 annettiin arvot 10–45 senttimetriä yhden senttimetrin luokissa (DL = DsL).

b) Läpimitat DkL, jotka määritettiin kaavalla 8. Kaavasta nähdään, että kohdassa L on 130 senttimetriä läpimittojen DkL ja DsL arvot ovat samat.

Läpimittamatriisien DsL ja DkL perusteella laskettiin vastaavat tilavuusmatriisit VsL ja VkL 130 senttimetrin pituisille tyviosille, kun D130 saa arvot 10–45 senttimetriä yhden senttimetrin luokissa.

Tyvifunktion korjaustarvetta koskevat tulokset ovat esitetty suhteessa tyvifunktion määräämään tilavuuteen, jolloin tulokset näyttävät korjaustarpeen suunnan ja suuruuden. Korjaustarpeen laskentaperiaate on kaavojen 9 ja 10 mukainen.

Laskettaessa koetyvipölkkykohtaista tyvifunktion korjaustarvetta otettiin huomioon laskennallisten tilavuuksien VsL ja VkL erotus (kaavat 11 ja 12). Tällä pyrittiin saamaan tyvifunktion korjaustarve vastaamaan tilannetta metsässä.

Saksimittauksella määritetyssä läpimitassa kaarnankolot ja poikkileikkauksen konveksi muoto tulevat rajallisesti huomioon otetuiksi (kuva 6). Koetyvipölkkyjen kulumisesta aiheutuva läpimittojen muutosta ei kaarnaisuuden vuoksi voida pitää yhtenäisenä pölkkyjen vaipan kulumisena (kaava 7). Kaavoissa 11 ja 12 kulumisen vaikutuksen vaihteluväli määritettiin parametrin g arvoilla. Jos koetyvipölkkyjen kulumista ei oteta huomioon lainkaan, parametri g saa arvon 0. Jos kuluminen otetaan huomioon yhtenäisenä vaipan kulumisena, g saa arvon 1.

6

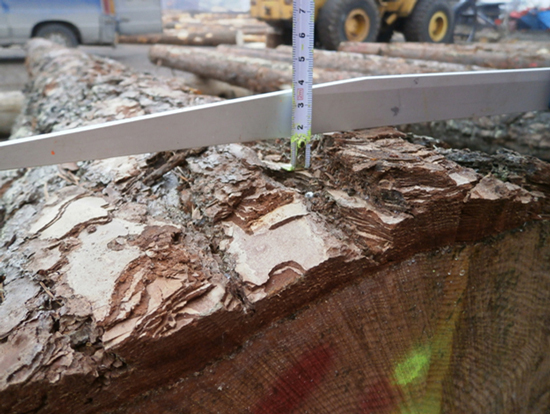

Kuva 6. Saksimittauksella määritetyssä läpimitassa kaarnankolot ja poikkileikkauksen konveksisuus eivät tule otetuksi huomioon.

, joissa:

Ktf = tyvifunktion määräämän tilavuuden absoluuttinen korjaustarve,

Ktf% = tyvifunktion määräämän tilavuuden suhteellinen korjaustarve [%],

Vtf130 = koetyvipölkyn tyvifunktion määräämä tilavuus 130 senttimetrin pituisella tyviosalla,

Vu130 = koetyvipölkyn upotustilavuus 130 senttimetrin pituisella tyviosalla,

VsL = tilavuusmatriisin arvo koetyvipölkyn D130 -läpimittaluokassa,

VkL = tilavuusmatriisin arvo koetyvipölkyn D130 -läpimittaluokassa,

g = parametri, jolla määritetään, kuinka suuri osuus koetyvipölkkyjen laskennallisesta kulumisesta otetaan huomioon.

3 Tulokset

3.1 Kannonkorkeus

Koepuiden kannonkorkeudet olivat tasoltaan normaaleja ja esimerkiksi tyveyksiä ei ollut ainakaan merkittävässä määrin tehty. Koko koepuuaineistossa maastossa arvioidun (hka) ja hakkuussa toteutuneen (hkt) kannonkorkeuden keskiarvot olivat 15,5 ja 15,6 senttimetriä. Vastaavat kannonkorkeuden keskihajonnat olivat 8,5 ja 6,6 senttimetriä. Koepuiden arvioitu ja toteutunut kannonkorkeus olivat siis keskimäärin lähes samat. Pienillä koepuilla kannonkorkeus arvioitiin maastossa (hka) hieman lyhyemmäksi, ja vastaavasti suurilla hieman pidemmäksi kuin hakkuussa toteutunut kannonkorkeus (hkt) oli.

3.2 Koetyvipölkkyjen läpimitan muutos metsästä tehtaalle

Koepuiden tyviosan läpimitat pienentyivät metsästä tehtaalle kaikenkokoisilla koetyvipölkyillä ja kaikissa mittauskohdissa. Läpimittojen Dm130 ja Dt130 ero oli kautta linjan pienempi, mutta samansuuntainen kuin läpimittojen Dm10 ja Dt10 ero (kuvat 7 ja 8). Merkille pantavaa oli, että läpimittojen Dm10 ja Dt10 ero suurentui nopeasti koetyvipölkkyjen järeyden (Dm130) suhteen. Sen sijaan Dm130 ja Dt130 läpimittojen ero oli jokseenkin vakio koetyvipölkkyjen järeyden (Dm130) suhteen.

7

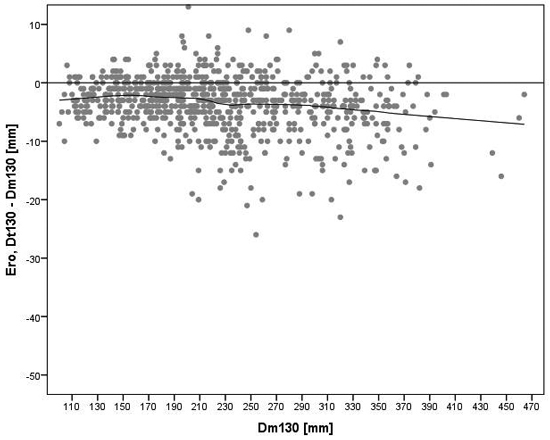

Kuva 7. Koepuista 130 senttimetrin etäisyydeltä arvioidusta kaatosahauksesta (L = 130) mitattujen läpimittojen (Dm130) ja tehtaalla koetyvipölkyistä samasta mittauskohdasta ja -suunnasta mitattujen läpimittojen (Dt130) absoluuttiset erot koetyvipölkyittäin Dm130 -läpimitan suhteen. Punainen käyrä on läpimittojen eron LOESS-tasoitus.

8

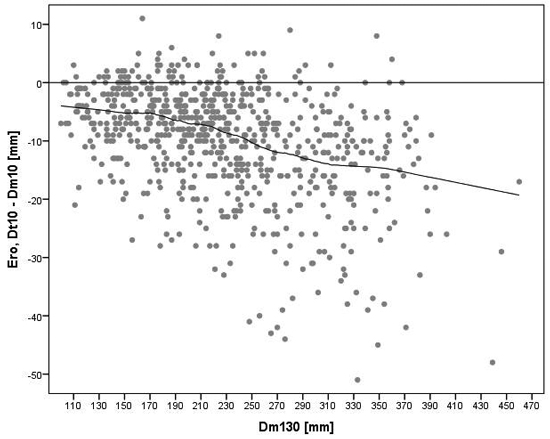

Kuva 8. Koepuista kymmenen senttimetrin etäisyydeltä arvioidusta kaatosahauksesta (L = 10) mitattujen läpimittojen (Dm10) ja tehtaalla koetyvipölkyistä samasta mittauskohdasta ja -suunnasta mitattujen läpimittojen (Dt10) absoluuttiset erot koetyvipölkyittäin Dm130 -läpimitan suhteen. Punainen käyrä on läpimittojen eron LOESS-tasoitus.

Läpimittojen DmL ja DtL eron keskiarvot koko mittausaineistossa olivat läpimitoilla Dm10 ja Dt10 –10,0 mm, läpimitoilla Dm20 ja Dt20 –7,2 mm, läpimitoilla Dm50 ja Dt50 –4,6 mm, läpimitoilla Dm100 ja Dt100 –3,6 mm ja läpimitoilla Dm130 ja Dt130 –3,6 mm. Vastaavat suhteelliset erot olivat –3,4, –2,5, –1,8, –1,6 ja –1,6 prosenttia. Läpimittojen suhteellinen muutos oli siis lähellä tyveä suurempi kuin ylemmissä mittauskohdissa.

3.3 Tyvifunktion korjaustarve

Tyvifunktion määräämän tilavuuden (Vtf130) korjaustarpeen (Ktf%) keskiarvo koetyvipölkkyaineistossa oli –5,7 prosenttia ja keskihajonta 4,5 prosenttiyksikköä (kaava 12, g = 0,5). Koetyvipölkkyjen kuoren kuluminen ja sen huomioon ottaminen aiheutti epävarmuutta tyvifunktion korjaustarpeen todenmukaisen tason määrityksessä. Jos kulumista ei oteta huomioon, saatiin tyvifunktion korjaustarpeen keskiarvoksi –6,2 prosenttia ja keskihajonnaksi 4,5 prosenttiyksikköä (kaava 12, g = 0). Jos kulumisesta aiheutuva läpimitan muutos otetaan huomioon kokonaisuudessaan, olivat vastaavat arvot –5,3 ja 4,6 (kaava 12, g = 1). Edellinen tarkastelu muodostaa vaihteluvälin, jonka sisälle kuoren kulumisesta aiheutuva epävarmuus tyvifunktion korjaustarpeen määrityksessä voi laskennallisin perustein asettaa.

Tyvifunktion määräämän tilavuuden korjaustarve muuttui selvästi koetyvipölkkyjen järeyden (D130) suhteen (kuvat 9 ja 10). Absoluuttinen tilavuuden korjaustarve (Ktf) oli D130 -läpimitaltaan 100 millimetrin tyviosalla noin –1,2 kuutiodesimetriä ja 400 millimetrin tyviosalla noin –8,4 kuutiodesimetriä. Vastaavat suhteelliset tilavuuden korjaustarpeet (Ktf%) olivat noin –8,4 ja –4,2 prosenttia, eli suhteellinen korjaustarve oli selvästi suurempi pienillä puilla.

9

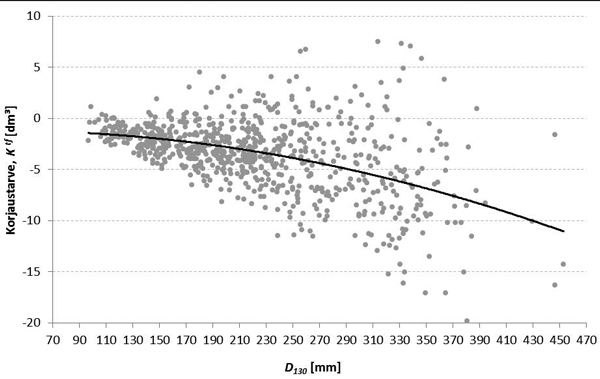

Kuva 9. Tyvifunktion määräämän tilavuuden (Vtf130) absoluuttinen korjaustarve (Ktf) koetyvipölkkyaineistossa järeyden (D130) suhteen.

10

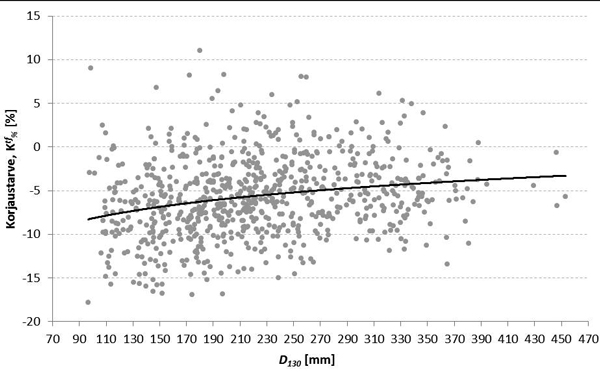

Kuva 10. Tyvifunktion määräämän tilavuuden (Vtf130) suhteellinen korjaustarve (Ktf%) koetyvipölkkyaineistossa järeyden (D130) suhteen.

Tarkasteltaessa tyvifunktion korjaustarvetta maantieteellisen alueen, maaperän, kasvupaikan tai hakkuutavan mukaan, on koepuiden järeys otettava huomioon. Kuvissa 11–14 on tarkastelu tyvifunktion korjaustarvetta ositteittain eri läpimittaluokissa ja taulukoissa 3–7 ositteiden tilastollista merkitsevyyttä läpimitan suhteen lineaarisen korjaustarpeen mallin lisäselittäjinä. Metsiköiden sisäisen korrelaation vaikutus merkitsevyyteen otettiin huomioon käyttämällä sekamallia, joka sisälsi metsikkökohtaiset satunnaiskomponentit. Tyvifunktion korjaustarve oli turvemailla pienempi kuin kivennäismailla jokseenkin kaikissa läpimittaluokissa (kuva 11). Toisin sanoen tyvifunktio vastasi paremmin turvemaiden kuin kivennäismaiden puustoa. Taulukon 3 perusteella turvemaiden ja kivennäismaiden ero suureni merkitsevästi läpimitan kasvaessa (parametrin b1 p-arvo = 0,0128). Etenkin läpimittaluokissa, 150–200 ja 200–250 mm, joissa koepuiden määrä oli molemmilla hakkuutavoilla suurin, hakkuutavalla – siis käytännössä metsikön kehitysluokalla – ei ollut vaikutusta tyvifunktion korjaustarpeen suuruuteen (parametrin b1 p-arvo > 0,05) (kuva 12, taulukko 4). Kasvupaikalla, silloin kun tarkasteltavina olivat ainoastaan kivennäismaiden tuoreet ja kuivahkot kankaat, ei myöskään ollut vaikutusta korjaustarpeeseen (parametrin b1 p-arvo > 0,05) (kuva 13, taulukko 5). Maantieteellisen alueen mukaan (tehtaat) tehdyssä tarkastelussa pienillä puilla erottui Kemin ja jossakin määrin myös Pietarsaaren hankinta-alueiden pienempi korjaustarpeen keskiarvo (kuva 14). Taulukon 6 perusteella korjaustarpeen muutos järeyden kasvaessa oli Kemin ja Pietarsaaren alueilla merkitsevästi pienempi kuin taulukon mallin vertailutason määrittäneellä Kaukaan alueella (parametrien b1 ja b2 p-arvot < 0,05). Mallissa, johon otettiin mukaan merkitseväksi osoittautuneet selittäjät läpimitta ja alue, suurin osa jäännösvaihtelusta oli metsiköiden sisäistä (taulukko 7).

11

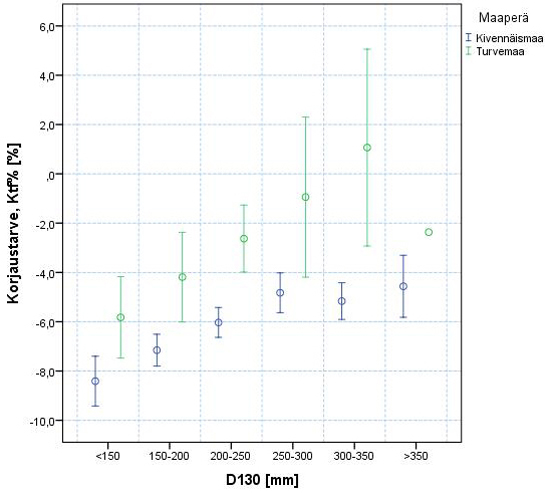

Kuva 11. Tyvifunktion määräämän tilavuuden (Vtf130) suhteellinen korjaustarve (Ktf%) (keskiarvo ja 95 %:n luottamusväli) koetyvipölkkyjen järeysluokittain (D130) maaperän mukaan.

12

Kuva 12. Tyvifunktion määräämän tilavuuden (Vtf130) suhteellinen korjaustarve (Ktf%) (keskiarvo ja 95 %:n luottamusväli) koetyvipölkkyjen järeysluokittain (D130) hakkuutavan mukaan.

13

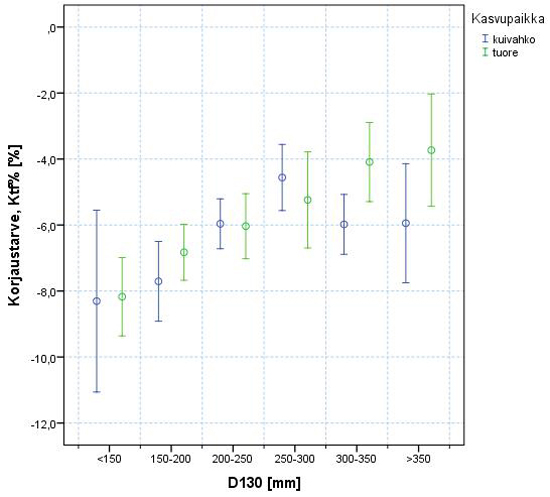

Kuva 13. Tyvifunktion määräämän tilavuuden (Vtf130) suhteellinen korjaustarve (Ktf%) (keskiarvo ja 95 %:n luottamusväli) koetyvipölkkyjen järeysluokittain (D130) kasvupaikan mukaan.

14

Kuva 14. Tyvifunktion määräämän tilavuuden (Vtf130) suhteellinen korjaustarve (Ktf%) (keskiarvo ja 95 %:n luottamusväli) koetyvipölkkyjen järeysluokittain (D130) tehtaan mukaan.

Taulukko 3. Tyvifunktion tilavuuden (Vtf130) suhteellisen korjaustarpeen (Ktf%) lineaarinen sekamalli, jossa kiinteinä selittävinä muuttujina ovat koetyvipölkyn D130-läpimitta (mm) ja maaperä (kivennäismaa/turvemaa) ja satunnaistekijänä metsikkö. Kivennäismaiden mallissa korjaustarpeen odotusarvo on a0 + b0 × D130 ja turvemaiden mallissa a0 + a1+(b0 + b1) × D130. p-arvo mittaa tilastollista merkitsevyyttä parametrin poikkeamalle 0:sta.
parametri estimaatti keskivirhe p-arvo
a0 –9,7592 0,8821 <0,0001
b0 0,0157 0,0028 <0,0001
a1 –0,4872 1,6476 0,7699
b1 0,0184 0,0074 0,0128
Taulukko 4. Tyvifunktion tilavuuden (Vtf130) suhteellisen korjaustarpeen (Ktf%) lineaarinen sekamalli, jossa kiinteinä selittävinä muuttujina ovat koetyvipölkyn D130 -läpimitta (mm) ja hakkuutapa (harvennus/uudistus) ja satunnaistekijänä metsikkö. Harvennushakkuiden mallissa korjaustarpeen odotusarvo on a0 + b0 × D130 ja uudistushakkuiden mallissa a0 + a1+(b0 + b1) × D130.
parametri estimaatti keskivirhe p-arvo
a0 –10,1500 1,1481 <0,0001
b0 0,0206 0,0049 <0,0001
a1 1,1282 1,4709 0,4503
b1 –0,0053 0,0059 0,3761
Taulukko 5. Tyvifunktion tilavuuden (Vtf130) suhteellisen korjaustarpeen (Ktf%) lineaarinen sekamalli, jossa kiinteinä selittävinä muuttujina ovat koetyvipölkyn D130-läpimitta (mm) ja kasvupaikkatyyppi (tuore kangas / kuivahko kangas) ja satunnaistekijänä metsikkö. Tuoreiden kankaiden mallissa korjaustarpeen odotusarvo on a0 + b0 × D130 ja kuivahkojen kankaiden mallissa a0 + a1+(b0 + b1) × D130.
parametri estimaatti keskivirhe p-arvo
a0 –9,1332 1,2186 <0,0001
b0 0,0121 0,0041 0,0030
a1 –0,5758 1,5843 0,7197
b1 0,0040 0,0057 0,4782
Taulukko 6. Tyvifunktion tilavuuden (Vtf130) suhteellisen korjaustarpeen (Ktf%) lineaarinen sekamalli, jossa kiinteinä selittävinä muuttujina ovat koetyvipölkyn D130 -läpimitta (mm) ja hankinta-alue (tehdas) ja satunnaistekijänä metsikkö. Vertailutasona mallissa oli Kaukaan tehtaan hankinta-alue, jolle korjaustarpeen odotusarvo on a0 + b0 × D130; muiden alueiden malleissa odotusarvo on a0 + ai+(b0 + bi) × D130, missä i:n arvo 1 viittaa Kemiin, 2 Pietarsaareen, 3 Raumaan, 4 Uimaharjuun ja 5 Äänekoskeen.
parametri estimaatti keskivirhe p-arvo
a0 –14,6584 1,5843 <0,0001
b0 0,0303 0,0058 <0,0001
a1 10,234 2,2314 0,0001
b1 –0,0269 0,0081 0,0009
a2 7,2865 2,4642 0,0065
b2 –0,0205 0,0101 0,0437
a3 4,3224 2,3025 0,0717
b3 –0,0083 0,0086 0,3331
a4 4,8686 2,4514 0,0577
b4 –0,0077 0,0099 0,4339
a5 4,0544 2,2409 0,0820
b5 –0,0148 0,0081 0,0698
Taulukko 7. Jäännösvaihtelun (varianssin) jakautuminen hankinta-alueiden väliseen, alueen eri metsiköiden väliseen ja metsiköiden sisäiseen taulukon 5 mukaisessa mallissa.
vaihtelun lähde varianssi osuus, %
alue 1,6 8,5
metsikkö 2,1 11,6
jäännös 14,7 79,9

3.4 Tyvifunktiolla määritettyjen ja metsässä mitattujen läpimittojen vertailu

Pienillä puilla tyvifunktio tuotti suurempia, ja suurilla puilla pienempiä läpimittoja koepuiden saksimittaukseen verrattuna (kaavat 1–4, kuvat 15 ja 16). Läpimittojen Dm50 ja tyvifunktiolla määritetyn D50 arvojen erot olivat samansuuntaisia kuin läpimitoilla Dm10 ja D10, mutta pienempiä. Samoin erojen hajonta ja vaihteluväli olivat 50 senttimetrin mittauskohdassa (L = 50) huomattavasti pienempiä kuin kymmenen senttimetrin mittauskohdassa (L = 10). Sadan senttimetrin mittauskohdassa (L = 100) läpimittojen erot olivat varsin pieniä. On johdonmukaista, että erot pienentyvät, mitä lähempänä tarkasteltava mittauskohta L on 130 senttimetrin mittauskohtaa (D130 = Dm130). Tuloksen perusteella tyvifunktiossa oli saksimittauksiin verrattuna kaikissa mittauskohdissa poikkeama, joka oli eritasoinen ja erisuuntainen D130 -läpimitan suhteen.

15

Kuva 15. Koepuille kymmenen senttimetrin etäisyydelle arvioidusta kaatosahauksesta (L = 10) tyvifunktiolla määritettyjen (D10) ja metsässä mitattujen (Dm10) läpimittojen absoluuttiset erot koepölkyittäin Dm130 -läpimitan suhteen. Punainen käyrä on läpimittojen eron LOESS-tasoitus.

16

Kuva 16. Koepuille 50 senttimetrin etäisyydelle arvioidusta kaatosahauksesta (L = 50) tyvifunktiolla määritettyjen (D50) ja metsässä mitattujen (Dm50) läpimittojen absoluuttiset erot koepölkyittäin Dm130 -läpimitan suhteen. Punainen käyrä on läpimittojen eron LOESS-tasoitus.

3.5 Tyvifunktion korjaus ja parametrien arvojen määritys

Tyvifunktioissa tyviosan suhteelliset läpimitat ja muoto muuttuvat tyven järeyden (D130) suhteen. Tämä johtuu mallien rakenteesta, jossa varsinaisen tyvifunktion parametreja (ns. muotoparametrit) määritetään puulajikohtaisilla malleilla, joissa selittäjänä on läpimitta 130 senttimetrin etäisyydellä kaatosahauksesta (D130) (kaavat 1–4). Tästä seuraa, että tässä tarkasteltavassa tyvifunktiossa suhde DL/D130 missä tahansa läpimitan mittauskohdassa L muuttuu järeyden suhteen.

Tämän tutkimuksen koepuista metsässä mitatussa läpimitta-aineistossa (Dm10, Dm20, Dm50 ja Dm100) tyven suhteellinen läpimitta ei merkittävästi muuttunut tyvipölkyn järeyden (Dm130) suhteen, vaan on likimäärin vakio (kuva 17). Tyvifunktion kannalta tämä tarkoitti sitä, että muotoparametrien arvoja ei ollut tarpeellista mallintaa, vaan ne voitiin korvata vakioarvoilla. Tämän havainnon perusteella sovitettiin läpimitan eri mittauskohdille (Dm10, Dm20, Dm50 ja Dm100) mitattuihin läpimittoihin tyvifunktion mukainen epälineaarinen malli, jonka parametrit estimoitiin järeydestä riippumattomina vakioina.

17

Kuva 17. Eri mittauskohtien (L = 10, 20, 50 ja 100) läpimittojen suhde mittauskohdan L = 130 läpimittaan järeyden (D130) suhteen. Sininen viiva kuvaa nykyisen tyvifunktion suhteellisia läpimittoja (DL / D130), punainen viiva oikaisu- ja tasokorjatun tyvifunktion suhteellisia läpimittoja (DL / D130) ja harmaa viiva tutkimusaineiston suhteellisia läpimittoja (Dm10 ; Dm20 ; Dm50 ; Dm100 / Dm130).

Lähtökohtaisesti tavallinen pienimmän jäännösneliösumman menetelmä (NLS) ei johda tehokkaimpiin mahdollisiin estimaattoreihin, koska mallin jäännösten (mallin ja havainnon ero) vaihtelu on suurempaa alempaa mitatuissa läpimitoissa ja suuremmilla järeyksillä ja saman metsikön ja koealan puiden jäännökset ovat korreloituneita. Siksi NLS-menetelmän lisäksi otettiin tarkasteluun kaksi painotettua pienimmän neliösumman estimaattoria WLS1 (kullekin korkeudelle erikseen arvioitu jäännösvarianssi, jonka käänteisluku estimointipainona) ja WLS2 (painot w = w1w2, missä w1 = WLS1:n mukainen paino ja w2 kääntäen verrannollinen järeyteen) sekä jäännösten korrelaatiorakenteen huomioon ottavat sekamallit NLME 1/2 (metsikkö-, koeala- ja puutason satunnaiskomponenteilla, puun sisäisellä AR-autokorrelaatiolla mittauskorkeuden suhteen ja WLS1/2:n mukaisilla painoilla).

Vakioparametrinen tyvifunktio sopi mittausaineistoon selvästi nykyistä tyvifunktiota paremmin riippumatta siitä, miten parametrien arvot estimoitiin. Koska erot vakioparametrisilla malleilla ennustettujen tilavuuksien välillä olivat minimaalisia (alle 2 ‰), valittiin käytettäväksi yksinkertaisin NLS-malli. Oikaistulle tyvifunktiolle (kaava 1, NLS-malli) määritetyt parametrien a0, a1 ja a2 arvot olivat 9,50 (keskivirhe 0,59), 7,00 (k.v. 0,67) ja 3,60 (k.v. 0,29).

Koetyvipölkkyjen tyviosien upotustilavuuden ja läpimittojen suhteen oikaistun, vakioparametrisen tyvifunktion suhteellinen ero on samaa suuruusluokkaa kaikilla järeyksillä, siis upotustilavuus oli noin viisi prosenttia pienempi kuin oikaistun tyvifunktion määräämä tilavuus (kuva 18, vrt. kuva 10). Järeydestä riippumaton suhteellinen tasokorjaus tehtiin muuttamalla oikaistun tyvifunktion parametrin a0 arvoa. Parametrin a0 arvojen muuttaminen vaikuttaa tyvifunktion tuottamiin läpimittoihin lineaarisesti. Voidaan ajatella, että parametrin a0 arvon pienennys leikkaa tyvifunktiosta tasaisesti tyveä kohti paksunevan kaistaleen. Parametrin a0 arvoksi saatiin 5,50. Parametrin muutoksella upotustilavuuden ja tyvifunktion määräämän tilavuuden systemaattinen ero saatiin korjatuksi lähelle nollatasoa (kuva 19).

18

Kuva 18. Oikaisukorjatun tyvifunktion määräämän tilavuuden (Vtf130) suhteellinen korjaustarve (Ktf%) koetyvipölkkyaineistossa järeyden (D130) suhteen. Musta viiva on korjaustarpeen lineaarinen tasoitus.

19

Kuva 19. Oikaisu- ja tasokorjatun tyvifunktion määräämän tilavuuden (Vtf130) suhteellinen korjaustarve (Ktf%) koetyvipölkkyaineistossa järeyden (D130) suhteen. Musta viiva on korjaustarpeen lineaarinen tasoitus.

4 Tulosten tarkastelu

Tämän tutkimuksen keskeisenä tavoitteena oli tarkastaa, määrittää korjaustarve ja tarvittaessa määrittää korjaus hakkuukonemittauksessa käytettävälle männyn tyvifunktiolle. Tutkimuksessa kerättiin verraten laaja koeaineisto, joka koostui kaikkiaan 33 koemetsiköstä ja näiden 825 mitatusta koepuusta. Koepuiden valinta pyrittiin vakioimaan otantamenetelmällä, joka on toistettavissa, mutta joka jätti tutkimuksen tarkoituksenmukaisen toteuttamisen kannalta riittävän harkinnanvaran ja reunaehdot koepuiden valinnalle. Koepuiden valinnassa käytetyn linjakoealoilta tehdyn relaskooppiotannan heikkoutena voidaan pitää sitä, että koemetsiköiden reunoilla olevilla puilla oli pienempi todennäköisyys tulla valituiksi otokseen.

Tehtaiden mittauspaikoille toimitettiin 793 koetyvipölkkyä, joka on 32 vähemmän, kuin koepuiden määrä. Koepuiden hakkuu, lähikuljetus ja kaukokuljetus tehtiin koemetsiköiden normaalin korjuun ja kuljetusten yhteydessä. Erehdyksen vuoksi yhden koemetsikön koetyvipölkyt (25 kappaletta) kuljetettiin tehtaan tuotantoon toimittamatta niitä ensin puukentälle mitattaviksi. Tämän lisäksi muissa koemetsiköissä yhteensä seitsemän koetyvipölkkyä oli todennäköisesti lähi- tai kaukokuljetuksen yhteydessä sekoittunut muuhun puutavarasumaan.

Tutkimuksen tavoitteen kannalta oli keskeistä seurata kannonkorkeutta koehakkuissa. Koepuiden kannonkorkeuden tuli vastata mahdollisimman hyvin normaalia puunkorjuuta. Koska rungon kapeneminen muuttuu nopeasti puun tyvellä, johtavat tavallista pidemmät kannot liian pieniin tyviosan tilavuuksiin, tilavuuden vertailuarvoihin ja edelleen virhepäätelmiin tyvifunktion korjaustarpeen suuruudesta. Luonnollisesti tilanne on vastaava, mutta suunnaltaan päinvastainen tilanteessa, jossa kannot ovat tavallista lyhyempiä. Metsässä koepuista arvioidun kannonkorkeuden (hka) ja hakkuussa toteutuneen kannonkorkeuden (hkt) keskiarvot olivat lähes samat (15,5 ja 15,6 senttimetriä), mikä tukee sitä käsitystä, että koepuiden kannonkorkeudet eivät tasoltaan poikenneet normaalista. Koko aineistossa oli ainoastaan yksi selvästi poikkeavan pitkä kanto. Koepuiden hakkuussa työohjeita oli siis noudatettu erittäin hyvin.

Tyvifunktion määräämän tilavuuden (Vtf130) suhteellinen korjaustarve (Ktf%) määritettiin upotustilavuuden tilavuuden (Vu130) ja tyvifunktion määräämän tilavuuden erotuksen suhteena tyvifunktion määräämään tilavuuteen. Oikeantasoisen korjaustarpeen määrittämisen kannalta oli oleellista, että tyvifunktion määräämä tilavuus määritettiin tarkoituksenmukaisella tavalla. Erityisen tärkeää oli kiinnittää huomiota tyvifunktion syöttöarvona käytettävän D130 -läpimitan määrittämiseen. Lisäksi oli otettava huomioon koepölkkyjen käsittelyistä aiheutuva kuluminen.

Koetyvipölkyistä mitattiin läpimitat 130 senttimetrin etäisyydeltä kaatosahauksesta (De130) ja oletetusta kannonkorkeudesta (Dt130) (vrt. kohdat 2.6 ja 2.7). De130 -läpimittojen arvot olivat hieman suurempia kuin Dt130 -läpimittojen arvot. Koko aineistossa läpimittojen absoluuttisen eron keskiarvo oli 1,9 millimetriä ja suhteellisen eron keskiarvo 0,9 prosenttia. Eron voidaan arvioida johtuvan lähes kokonaisuudessaan niistä määritelmällisistä läpimitoista, joiden arvoja mittauksissa tavoiteltiin. Sinänsä De130 -läpimitta on mittaushavaintojen määrän vuoksi luotettavampi ja ottaa huomioon myös pölkyn epäpyöreyden. Sen sijaan Dt130 -läpimitan validius on parempi kyseessä olevassa tarkoituksessa.

Koejärjestelyssä mittauksia tehtiin metsässä, mutta myös tehtaiden puukentillä, jolloin koetyvipölkkyjen kuori oli joutunut rasitukselle hakkuun, lähikuljetuksen ja kaukokuljetuksen aikana. Mittausten perusteella oli havaittavissa läpimitan pienentyminen metsästä tehtaalle. Läpimittaerojen suuri hajonta ja varsinkin muutamat suurehkot positiiviset arvot kertoivat haasteesta uusia mittaus täsmälleen samanlaisena. Suuren havaintomäärän avulla kuitenkin saatiin hyvä käsitys ilmiöstä.

Tyvifunktion korjaustarpeen määrityksen kannalta oleellinen havainto oli se, että kulumisesta aiheutuva läpimittojen suhteellinen muutos oli samalla tasolla mittauskohdissa 50, 100 ja 130 etäisyydellä kaatosahauksesta, mutta suurempi lähellä kaatosahausta (L = 10 tai 20). Jos läpimitan suhteellinen muutos olisi samalla tasolla tyviosan kaikissa mittauskohdissa, toisin sanoen kuluminen tyviosalla olisi tasaista, olisi kuluminen periaatteessa voitu jättää huomiotta tyvifunktion korjaustarpeen määrityksessä; tällöin tyvifunktion syöttöarvon (D130) mittauskohdan (L = 130) kuluminen sinällään korjaisi tilavuuden mittaustuloksen todenmukaiselle tasolle. Koska kuluminen oli kuitenkin suurempaa lähellä tyveä, tämä täytyi ottaa laskennallisesti huomioon tyvifunktion korjaustarvetta pienentävänä tekijänä. Laskenta-aineiston perusteella pystyttiin määrittämään ainoastaan vaihteluväli sille tilavuuden muutokselle, jonka kuluminen aiheutti koepölkkyjen tyviosan tilavuuksissa. Käytännöllisistä syistä päädyttiin harkinnanvaraiseen ratkaisuun siten, että tyvifunktion korjaustarpeen määrityksessä otettiin huomioon tilavuuden muutoksena puolet tästä vaihteluvälistä.

Koetyvipölkkyjen tyviosan vertailutilavuuden määrittämistä upotusmittauksella (vertailumenetelmä) ja tähän liittyvää mittausepävarmuutta on verraten perusteellisesti arvioitu tämän tutkimuksen esitutkimuksessa (Lindblad ym. 2013). Menetelmästä käytetään myös nimitystä hydrostaattinen mittaus (Kärkkäinen 1984). Keskeiset epävarmuuslähteet ovat punnitus sekä ilmassa että upotettuna, ja upotussyvyyden määritys. Lisäksi hydrostaattisen mittauksen tarkkuuteen vaikuttaa veden lämpötila, jonka merkitys on kuitenkin niin vähäinen, että se voidaan tässä jättää huomioimatta (Lindblad ym. 2013). Esitutkimuksessa määritetty vaakojen askelarvosta aiheutuva suhteellisen mittausepävarmuuden vaihteluväli 0,07–0,9 prosenttia tyviosan tilavuuden määrityksessä vastannee hyvin tämän tutkimuksen tilannetta.

Upotusmittauksen merkittävin mittausepävarmuustekijä on todennäköisesti upotussyvyys, jossa yhdistyvät upotusmerkinnän sijainnista ja upotuksesta aiheutuvat epävarmuudet. Esitutkimuksessa upotussyvyyden laajennetuksi epävarmuudeksi oli arvioitu 1,1 senttimetriä, joka on todennäköisesti liian pieni arvo. Jos epävarmuudeksi arvioidaan kaksi senttimetriä, on upotussyvyyden suhteellinen epävarmuus 130 senttimetrin tyviosien tilavuuden (Vu130) mittauksessa 1,5 prosenttia.

Yhdistämällä vaakojen askelarvoista ja upotussyvyydestä aiheutuvat mittausepävarmuudet, saadaan tyviosan (0–130 senttimetriä) upotusmittauksen laajennetuksi kokonaisepävarmuudeksi erikokoisilla pölkyillä 1,5–1,8 prosenttia. On huomattava, että tässä on kysymyksessä arvio nimenomaan tilastollisesta mittausepävarmuudesta, siis satunnaisista virhelähteistä. Ei kuitenkaan ole syytä olettaa, että punnitukseen tai upotussyvyyden määritykseen sisältyisi merkittävää systemaattista virhettä.

Tyvifunktion korjauksessa lähtökohtana oli, että tyvifunktion tulisi tuottaa sellaisia läpimittoja, että tilavuuden määrityksessä päästään todenmukaiseen tilavuuteen. Toisaalta lähtökohtana oli tyvifunktion matemaattisen esittämistavan säilyttäminen, mikä oli käytännölliset näkökohdat huomioon ottaen jokseenkin välttämätöntä. Tyvifunktion korjaus siis pyrittiin toteuttamaan tyvifunktion muotoparametrien ja näitä selittävien mallien parametrien uudelleen laskennalla.

Tyvifunktion korjausta ajatellen on vähintäänkin pohtimisen arvoista, mitä määritelmällistä läpimittaa tyvifunktion tulisi tuottaa. Puutavaran mittauslaissa tarkoitetussa mittauksessa suure todellinen kuorellinen kiintotilavuus vastaa määritelmällisesti upotustilavuutta. Tämä tarkoittaa käytännössä sitä, että erityisesti männyn tyviosassa esiintyvät kaarnankolot eivät määritelmätasolla sisältyisi todelliseen kuorelliseen kiintotilavuuteen. Tyvifunktion pitäisi kuitenkin kuvata tyviosan kuorellista ehjäkuorista tilavuutta. (Laki puutavaran mittauksesta 2013; Maa- ja metsätalousministeriö 2013)

Tyvifunktion korjauksessa lähdettiin siitä, että tyvifunktion on tuotettava sellaisia läpimittoja, että olettamalla tyviosan poikkileikkaus täydelliseksi ympyräksi, päästään tilavuuden laskennassa todenmukaisiin, upotustilavuutta vastaavaan kuorelliseen tilavuuteen. Käytännössä tämä tarkoittaa sitä, että tyvifunktio tuottaa pääsääntöisesti pienempiä läpimittoja kuin mihin saksimittauksella päädyttäisiin. Tyvifunktion korjaustarpeesta osa johtui tästä periaatteellisesta erosta tarkastella asiaa. Läpimitan mittausaineiston perusteella korjatun tyvifunktion tilavuusero upotustilavuuteen oli noin +5 prosenttia kaikilla järeyksillä.

Metrologisen vertailtavuuden kannalta tyvifunktion korjaustarpeen ja korjauksen määritys oli puutteellinen. Tyvifunktion korjaustarpeen määritys vertaamalla tyvifunktion perusteella määritettyä tilavuutta upotustilavuuteen kertoi sen, että tyvifunktion tuottamissa läpimitoissa on kalibrointitarve. Koejärjestelyn perusteella ei kuitenkaan pystytty varsinaisesti kalibroimaan tyvifunktion tuottamia läpimittoja, siis määrittämään läpimitan ja oikeana pidettävän läpimitan poikkeamaa. (Mittausepävarmuus 2013)

Tyvifunktioiden taustalla olevien runkokäyrämallien (Laasasenaho 1982) tutkimusaineistot perustuvat saksimittauksella koepuiden suhteellisilta korkeuksilta mitattuihin läpimittoihin. Tutkimusaineisto oli kerätty vuosina 1968–1972 valtakunnan metsien inventoinnissa alueellisella satunnaisotannalla, jossa otannan perusjoukkona olivat kaikki Suomen männyt, kuuset ja koivut. Tutkimusaineisto koostui 2362 männystä, 1864 kuusesta ja 863 koivusta. Runkokäyrien laadinta-aineistossa oli mukana myös parisataa pienikokoista, rinnankorkeusläpimitaltaan alle kymmenen senttimetrin mäntykoepuuta. Voidaan olettaa, että tuolloin metsiköiden hakkuutavat, ikä, syntytapa ja käsittelyhistoria erosivat nykyisestä siinä määrin, että runkojen tyviosan muoto on saattanut muuttua. Muutoksen mahdollisuutta tukee varauksin tässä tutkimuksessa tehty havainto tyvifunktiolla määritettyjen ja metsässä mitattujen läpimittojen eroista.

Tyvifunktion korjauksen vaikutus sillä määritettyyn tyviosan tilavuuteen (Vtf130) oli pienillä noin 50 litran rungoilla (d1,3 noin kymmenen senttimetriä) noin –8,5 prosenttia ja suurilla noin 1750 litran rungoilla (d1,3 noin 45 senttimetriä) noin –2,9 prosenttia. Kun tyviosan tilavuuden muutos suhteutetaan koko rungon tilavuuteen, ovat vastaavat osuudet noin –2,3 ja –0,4 prosenttia. Korjauksen vaikutus erikokoisilla rungoilla on tarkemmin esitetty Luonnonvarakeskuksen määräyksen perustelumuistiossa (Luonnonvarakeskus 2015).

Tyvifunktion korjauksen kokonaisvaikutusta arvioitiin suuntaa-antavasti suhteuttamalla eri järeysluokkien puiden tilavuusmuutos vuosittaisiin männyn hakkuukertymäarvioihin. Hakkuukertymäarviot perustuvat vuosina 2004–2008 toteutuneeseen hakkuiden tasoon ja VMI10-inventoinnissa vuosina 2004–2008 kerättyihin koeala-aineistoihin (Salminen ym. 2013). Hakkuukertymäarvioissa männyn vuotuiseksi kokonaishakkuukertymäksi vuosien 2007–2017 osalta ennustettiin 24,5 miljoonaa kuutiometriä. Kokonaishakkuukertymälle esitetyillä järeysluokkien painotuksilla tyvifunktion korjauksen vaikutus vastaisi noin yhden prosentin vähennystä männyn kokonaistilavuuteen.

Männyn tyvifunktion mahdollinen korjaustarve havaittiin aluksi käytännön mittaustoiminnassa. Kuusen ja koivun osalta vastaavia havaintoja ei ole tiedossa.

Kirjallisuusluettelo

Ahonen O.-P., Marjomaa J. (1994). Hakkuukonemittauksen tarkkuus. Metsätehon katsaus 10/1994. 10 s. http://www.metsateho.fi/hakkuukonemittauksen-tarkkuus/.

Ala-Ilomäki J. (1993). Yksioteharvesterin mittaustarkkuuden riippuvuus rungon ominaisuuksista. Metsäntutkimuslaitoksen tiedonantoja 450. 44 s. http://urn.fi/URN:ISBN:951-40-1275-5.

Gjerdrum P., Nitteberg M. (2001). Nøyaktighet ved måling i hogstmaskin. Skogforsk, Norsk institutt for skogforskning. Oppdragsrapport 8–9/01. Ås, Norge. 34 s.

Kärkkäinen M. (1984). Puutavaran mittauksen perusteet. Helsingin yliopiston monistuspalvelu. 252 s. http://urn.fi/URN:NBN:fi:bib:me:I00476074300.

Laasasenaho J. (1982). Taper curve and volume functions for pine, spruce and birch. Seloste: Männyn, kuusen ja koivun runkokäyrä- ja tilavuusyhtälöt. Communicationes Institute Forestalia Fennica 108:1–74. http://urn.fi/URN:ISBN:951-40-0589-9.

Laki puutavaran mittauksesta 2013. Suomen säädöskokoelma N:o 414/2013, muutokset N:o 566/2014 ja N:o 725/2016. https://finlex.fi/fi/laki/smur/2016/20160725?search%5Btype%5D=pika&search%5Bpika%5D=725%2F2016.

Lindblad J., Antikainen J., Wall T. (2013). Mittausmenetelmien erot männyn tyviosan tilavuuden mittauksessa. Metsäntutkimuslaitoksen työraportteja 303. 19 s. + liitteet 2 s. http://urn.fi/URN:ISBN:978-951-40-2488-7.

Luonnonvarakeskus (2015). Perustelumuistio. Luonnos Luonnonvarakeskuksen määräykseksi puutavaran mittaukseen liittyvistä yleisistä muuntoluvuista annetun Metsäntutkimuslaitoksen määräyksen 1/2013 muuttamisesta. 29.9.2015. Puutavaranmittauksen neuvottelukunta. 26 s.

Maa- ja metsätalousministeriö (2013). Maa- ja metsätalousministeriön asetus puutavaran mittauksen mittausmenetelmäryhmien ja mittausmenetelmien tarkemmasta sisällöstä sekä mittauslaitteiden käytöstä. Asetus Nro 12/13. 17.6.2013. https://www.finlex.fi/data/normit/41198/13012fi.pdf.

Melkas T. (2018). Puutavaran mittausmenetelmien osuudet vuonna 2017. Metsätehon tuloskalvosarja 6a/2018. http://www.metsateho.fi/wp-content/uploads/Tuloskalvosarja_2018_6a_Puutavaran_mittausmenetelmien_osuudet_2017.pdf.

Metsäntutkimuslaitos (2012). Hakkuukonemittauksessa käytettävien tyviprofiilifunktioiden muutostarpeen määritys. Metsäntutkimuslaitoksen lausunto puutavaranmittauksen neuvottelukunnalle. 8.6.2012. 514/62/2012. 21 s.

Metsäntutkimuslaitos (2013). Metsäntutkimuslaitoksen määräys puutavaran mittaukseen liittyvistä yleisistä muuntoluvuista. Määräys Nro 1/2013. 27.6.2013. Viranomaisten määräyskokoelma. https://www.finlex.fi/data/normit/41201/Metsantutkimuslaitoksen_maarays_puutavaran_mittaukseen_liittyvista_yleisista_muuntoluvuista__FI_27062013.pdf.

Mittausepävarmuus (2013). SFS-käsikirja 40. Suomen Standardisoimisliitto SFS ry. 702 s.

Möller J., Arlinger J. (2007). Virkesvärdetest 2006 – mätnoggrannhet. Resultat från Skogsforsk Nr. 5/2007. Uppsala, Sverige. 4 s. https://www.skogforsk.se/contentassets/7807e665cf0842f184e956afd1a3fdfa/resultat5-07-lowres.pdf.

Salminen O., Hirvelä H., Härkönen K. (2013). Valtakunnan metsien 10. inventointiin perustuvat ainespuun alueelliset hakkuumahdollisuusarviot. Metsätieteen aikakauskirja 3/2013: 199–268. https://doi.org/10.14214/ma.6024.

15 viitettä.


Rekisteröidy käyttäjäksi
Paina tätä linkkiä Metsätieteen aikakauskirjan käsikirjoituksen tarjoamis- ja seurantajärjestelmään (OJS) kirjautumiseen.
Kirjaudu sisään
Jos olet kirjautunut käyttäjäksi, kirjaudu sisään tallentaaksesi valitsemasi artikkelit myöhempää käyttöä varten.
Ilmoitukset päivityksistä
Kirjautumalla saat tiedotteet uudesta julkaisusta

Valitsemasi artikkelit
Hakutulokset
